转速与轴向位移：汽轮机安全运行的“双保险”          汽轮机作为现代电力与工业的核心动力设备，其运行安全性与稳定性至关重要。在众多关键运行参数中，转速与轴向位移如同设备的“生命体征”，实时反映着机组的健康状态与潜在风险。严密监控并深刻理解这两大参数及其相互关系，是保障汽轮机安全可靠运行的重中之重。我公司推出的转速传感器和HD系列电涡流传感器 ，凭借其优异的性能与先进的技术，能够为汽轮机的转速与轴向位移监测提供专业、可靠的解决方案。


汽轮机转速的奥秘
       转速是指物体单位时间内绕轴旋转的圈数，通常用转每分钟（rpm）或转每秒（rps）来表示。在汽轮机的运行过程中，其转速会受到多种因素的影响，主要包括以下几点：

1、系统频率的变化：
       当电网的系统频率发生波动时，汽轮机的转速也会相应地发生变化。如果汽轮机与电网解列，那么在脱离电网连接的情况下，其转速也会出现变化，这种变化可能是由于汽轮机自身的动力系统与外部电网的协调机制被打破，导致转速无法按照并网时的稳定状态保持运行。

2、负荷突变：
       汽轮机在运行过程中突然遭遇负荷的大幅变化，无论是负荷的急剧增加还是突然降低，都会对其转速产生影响。这是因为负荷的变化直接关系到汽轮机的能量输出需求，而转速作为能量输出的重要参数，会因负荷的变化而做出相应的调整，以满足新的能量输出要求。

3、调速系统故障：
       汽轮机的调速系统是保证其转速稳定的关键装置，一旦调速系统出现故障，例如调节阀门失灵、调节器性能下降等，就会导致汽轮机转速失去有效的控制，从而出现转速不稳定的情况。

4、抽汽逆止门卡住导致蒸汽倒回：
       在一些带有抽汽功能的汽轮机系统中，如果抽汽逆止门出现故障，如被卡住无法正常关闭，那么蒸汽可能会倒流回汽轮机，这会改变汽轮机内部的蒸汽流向和压力平衡，从而对汽轮机的转速产生影响。

汽轮机转速的变化产生的影响：

       汽轮机起动时，转速需按一定升速率进行升速以合理暖机；并网后，转速一般随频率而变化，频率升高至50赫兹以上，要注意转速升高可能使危急保安器误动作；频率严重降低时，要注意主油泵出口油压、润滑油压下降情况。突然甩负荷时，要特别监视转速变化，主汽门关闭则转速下降，主汽门未关闭则要注意转速升高值，超速时叶片易疲劳折断，超速至3360r/min以上需破坏真空紧急停机。

汽轮机轴向位移的奥秘

       轴向位移又叫串轴，是指沿着轴的方向上的位移，反映的是汽轮机转动部分和静止部分的相对位置。对于汽轮机的运行安全有着重要的意义。轴向位移的影响因素主要包括以下方面：

一、运行工况变化：
1、负荷变化：
       汽轮机的负荷大小会直接影响到轴向推力的大小，当负荷增加时，轴向推力增大，可能导致轴向位移增大；反之，负荷减少时，轴向推力减小，轴向位移也会相应减小。

2、真空变化：
       汽轮机的真空度对轴向推力也有影响。真空度的变化会改变汽轮机内部蒸汽的流动特性，进而影响到轴向推力的平衡，导致轴向位移发生变化。

3、汽温变化：
       蒸汽温度的变化会影响汽轮机的通流部分的膨胀情况，进而改变转子与静子之间的相对位置，导致轴向位移的变化。例如，汽温升高时，转子和汽缸可能会因热膨胀不均而使轴向位移发生变化。

4、频率变化：
       电网频率的改变会影响汽轮机的运行状态，进而间接影响到轴向位移。频率的变化可能会导致转速的微小变化，这种转速变化会通过汽轮机内部的力平衡关系影响到轴向推力，从而引起轴向位移的改变。

5、蒸汽流量变化：
        蒸汽流量的增减同样会对轴向推力产生影响。当蒸汽流量增大时，轴向推力增大，轴向位移可能增大；反之，当蒸汽流量减小时，轴向推力减小，轴向位移也会相应减小。

二、设备故障与异常情况：
1、叶片结垢严重：
       汽轮机叶片结垢后，会改变叶片的气动特性，导致蒸汽在叶片上的流场发生变化，从而增加轴向推力，使轴向位移增大。

2、运行中叶片断落：
       如果在运行过程中汽轮机叶片发生断落，这会对转子产生一个突然的轴向冲击力，使轴向位移急剧增大，严重时可能导致设备损坏。

3、水冲击：
       水冲击是指汽轮机内部进入水汽或者冷凝水，与高温蒸汽发生剧烈的汽化和膨胀过程，产生的冲击力会使汽轮机转子受到强烈的轴向推力，导致轴向位移急剧增大，甚至超过安全限值，造成设备严重损坏。

4、液压式轴向位移表受主轴油泵出口油压、油温变化，进油滤网阻塞等影响指示偏差：
       如果液压式轴向位移表的测量系统出现故障，如主轴油泵出口油压、油温发生变化，或者进油滤网被堵塞等，都会导致测量系统无法准确反映轴向位移的真实情况，从而使指示出现偏差，给运行人员的监控带来误导。

5、推力轴瓦磨损或损坏：
       推力轴瓦是承受汽轮机轴向推力的关键部件，当推力轴瓦磨损或者损坏后，其承载能力下降，无法有效地支撑轴向推力，导致轴向位移增大。

6、抽汽停用，抽汽压差过大：
       在一些带有抽汽功能的汽轮机中，如果抽汽被停用，或者抽汽压差过大，可能会改变汽轮机内部的流场分布和压力平衡，从而影响轴向推力的平衡，导致轴向位移发生变化。

7、发电机转子串动：
       如果发电机转子发生串动，会影响到汽轮机与发电机之间的联轴器的对中情况，进而影响到汽轮机转子的轴向位置，导致轴向位移发生变化。

8、高压轴封漏汽大，影响轴承座温度升高：
       高压轴封漏汽过多，会使汽轮机高压部分的蒸汽泄漏到轴承座内，导致轴承座温度升高。温度的升高可能会使轴承座的膨胀发生变化，进而影响到汽轮机转子的轴向位置，导致轴向位移增大。

9、高压汽封疏汽压调节变化：
       高压汽封的疏汽压力调节不当，可能会导致汽轮机内部的压力分布发生变化，进而影响轴向推力的平衡，从而使轴向位移发生变化。

轴向位移对汽轮机产生的影响：
       轴向位移变化意味着转子与汽缸相对轴向位置发生变化，向正或负方向增加，说明转子的轴向推力上升，会使推力瓦工作面或非工作面的温度变化。轴向位移增加过大，会使推力轴瓦发生损坏烧熔，产生通汽部分动静摩擦碰撞，尤其在发生水冲击事故时，更易发生设备严重损坏。

严密监测，防范未然

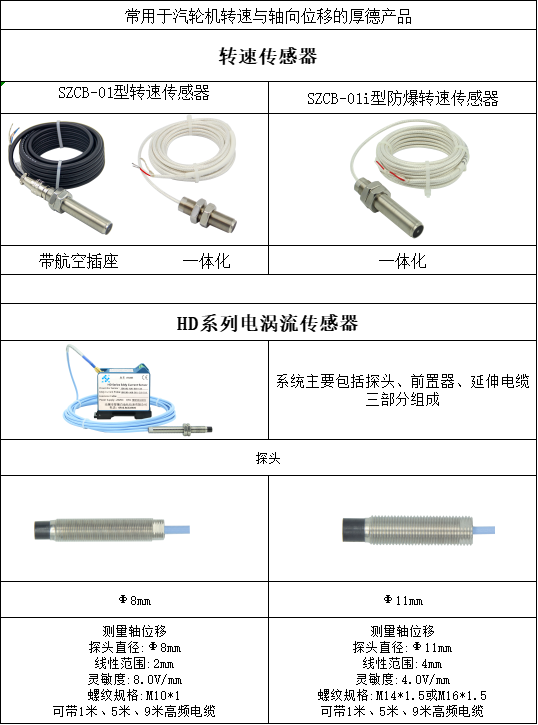

       我公司自主研发的转速传感器和HD系列电涡流传感器，为汽轮机的转速与轴向位移监测提供了强有力的支持。凭借其高精度、高灵敏度的测量性能，这两款产品能够帮助运行人员实时掌握汽轮机的运行状态，提前发现潜在隐患，制定科学的维护策略，优化运行参数，从而有效提升汽轮机的安全性和可靠性，助力企业实现可靠稳定的生产目标。


       转速与轴向位移如同汽轮机安全运行的“核心要素”。实时高精度监测、深入理解其变化规律及耦合关系，是预防恶性事故的核心屏障。 运行人员需要掌握其专业内涵与应对逻辑，将风险控制在萌芽状态，保障机组可靠稳定运行！
